                产品目录

                超声波探伤仪

                • 型   号:CTS-9003plus
                • 价   格:

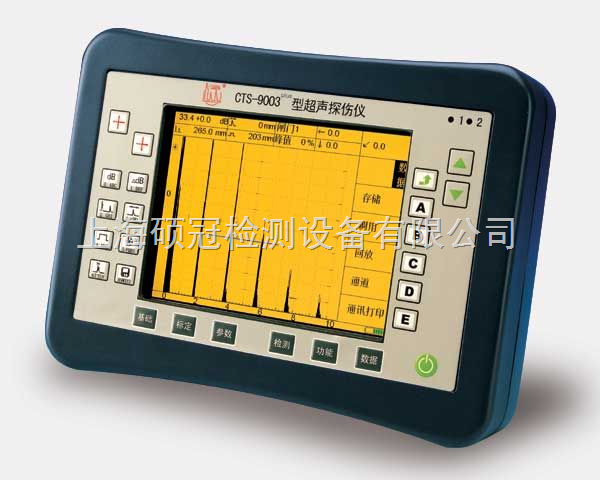

                CTS-9003 plus 型为便携式全数字彩色超声波探伤仪,小巧轻便。因为采用了高速的信处理技术(硬件),配合彩色液晶显示屏,从而实现在探伤系统上才做得到的两种B扫描模式,分别式如下:
                 1.厚度扫描模式(B-Th-Scan)(图C)
                 2.声程幅度扫描模式(B-A-Scan)(图D)
                 (符的含义):
                 Th: Thickness厚度
                 A:Amplitude幅度

                分享到:

                CTS-9003plus超声波探伤仪的详细介绍:
                CTS-9003plus型超声探伤仪主要技术性能:




                范围

                检测范围

                 0.0 ~ 10000mm (钢纵波)。连续可调,小步进值 0.1mm

                声速

                 1000 ~ 15000m/s,连续可调。内置30个常用的材料声速值

                脉冲移位

                 -20 ~ 3000μs

                探头零值

                 0 ~ 999.9μs

                发射脉冲

                发射脉冲类型

                 负尖波

                脉冲重复频率

                 25Hz ~ 800Hz,自动、手动两种调节方式

                发射强度

                 强(600V)、弱(300V)两档

                工作方式

                 二种:单、双

                阻尼

                 四档:400、150、80、60Ω

                接收放大

                采样频率

                • 基于硬件的实时采样频率,160MHz
                • 在检测范围小于8mm(钢纵波)时,提高数字信处理能力,使采样频率达到640MHz

                增益

                 0.0 ~ 110.0dB。步进值:0.1、1.0、2.0、6.0dB。提供智能加速调节功能

                频带

                 0.2 ~ 20MHz。分宽带、窄带两档

                闸门

                 双闸门,分别全屏幕可调

                测量模式

                 可选:闸门内脉冲波的前沿、峰值

                检波方式

                 全波、负半波、正半波、RF(射频)

                抑制

                 0 ~ 99%

                单位

                 mm、μs

                报警

                提醒方式

                 硬件报警;可选:进波报警、失波报警、小厚度报警、DAC曲线报警

                报警信

                 声光报警:蜂鸣器(声)、发光二极管(光)

                显示

                显示屏

                • 高清晰度TFT彩色液晶显示屏
                • 6.5"大屏幕
                • 高亮度,且亮度可调
                • 262144种颜色

                显示区点阵数

                • 640×480点阵
                • 脉冲波形显示区点阵数:450×400。
                • 工件横断面扫描结果显示区点阵数:450×320

                屏幕刷新率

                 60Hz

                脉冲表现形式

                 彩色。可选:空心、实心。射频显示

                控制与接口

                键盘

                • 薄膜面板
                • 防水、防尘、防油污、耐酸碱、密封性强
                • 微微凸起的按键,提供良好的触感
                • 根据统计学原理及人体工学设计的薄膜按键位置
                • 按键表面文字:标准符、中文

                菜单

                • 中文菜单
                • 常用参数项,单键直接控制
                • 其他项,分门别类的体系设计

                中文输入

                • 汉字拼音输入法;大、小写字母,数字、特殊字符输入
                • 键盘输入
                • 单手控制
                • 操作方式类似。

                探头接口

                • 两个位于仪器顶部Lemo 00#探头插座
                • 如客户希望探头接口为Q9,可以订单中说明

                计算机、打印机接口

                • 高速USB接口
                • RS232串行接口
                • 25针并行打印接口

                数据的存储

                快捷通道

                • 10个快捷通道
                • 可预存10个通道探伤参数
                • 可编辑、存储、调用、浏览、打印、通讯
                • 快捷通道的编显示在波形区的前面,清晰的反黑体字符表示
                • 配合快速地更换探头,免去繁琐的仪器调节过程

                参数

                • 多可存储100套探伤参数
                • 可编辑、存储、调用、浏览、打印、通讯。

                探伤报告

                • 多可存储1000套探伤报告(含波形)
                • 波形可调用出来,显示在屏幕的背景上,同实时波形对比
                • 可存储、调用、浏览、打印、通讯;
                • 可编辑探伤报告的文本项:文件名称、操作人员等

                B扫描图片

                • 多可存储20张B扫描结果(彩色图像)
                • 图片可以附加在探伤报告后;
                • 可存储、浏览、打印、通讯。

                连续的波形记录

                • 录像方式连续记录屏幕上的波形
                • 连续记录时间持续24分钟;
                • 可回放、通讯。

                厚度测量结果

                • 多可存储1000个厚度测量结果,以分组的方式存储;
                • 要求每组具有相同的单位、小厚度限制、大厚度限制;
                • 可编辑、回放、打印、通讯。

                辅助功能项

                冻结

                • 冻结A扫描波形
                • 冻结后,与波形的高低、位置无关的参数可以调节
                • 冻结后的波形可以置于波形显示区的背景上,用来与实时波形对比
                • 单键直接控制

                峰值

                • 捕获闸门内的波形高点
                • 显示高点的波形幅度
                • 用于标定、检测过程中找到人工伤或缺陷的高波
                • 单键直接控制

                包络

                 显示闸门内波形的包络线

                扩展

                • 闸门内的波形扩展到整个波形显示区
                • 用于观察波形的细节

                存储快捷键

                • 面板上的常用按键之一
                • 可选择存储的类型:参数、探伤报告、B扫描结果、波形录像
                • 单键控制

                自动增益

                • 新颖的波形幅度调节方式,自动将波高调节到预设高度
                • 预设高度范围:5% ~ 100%

                波形对比

                • 可将冻结的波形置于显示屏背景上
                • 可将存储后的波形回放后置于显示屏背景上
                • 将实时的波形与背景上的波形对比

                标定

                • 可自动标定直探头的零值
                • 自动标定斜探头的零值、K值(折射角)

                自动测量仪器的性能指标

                • 自动测量垂直线性误差
                • 自动测量灵敏度余量
                • 自动测量动态范围
                • 自动测量分辨率
                • 自动测量噪声电平

                缺陷的定位

                • 直探头工作状态下,显示缺陷的深度
                • 斜探头工作时,显示缺陷的水平、深度、声程、波次
                • 缺陷的定位方式可选前沿、或峰值

                缺陷的定量

                • 普通检测模式,显示波形的幅度(%)
                • DAC检测模式,显示波形的幅度(%)、超过SL的dB数
                • AVG检测模式下,显示幅度(%)、当量(Φ值)

                裂缝自动测高

                • 自动计算焊缝等工件中裂缝的高度

                抑制的特点

                • 线性抑制,不影响仪器的垂直线性等指标

                屏幕保护

                • 省电,延长仪器的工作时间

                与探头的匹配

                • 仪器提供两档发射强度、四档匹配阻尼
                • 匹配国内外多种多样的探头
                • 以获得灵敏度、分辨力,且防止接收波形的失真

                曲面修正

                • 适用于内、外曲面的检测
                • 根据曲面的直径自动修正缺陷位置的检测结果

                DAC曲线
                (见图A)

                • 距离波幅曲线,多可记录99个点
                • 每个点可编辑、删除,可插入点
                • 三条附加的曲线(如评定线、定量线、判废线)
                • 可选择折线连接各点、平滑的曲线连接各点
                • 根据dB、范围等的改变而移动
                • 可创建、编辑、存储、删除、调用

                AVG曲线
                (见图B)

                • 适合锻件等工件的探伤
                • 只需记录一个参考点
                • 可根据参考点的平底孔直径,获得其他当量的AVG曲线
                • 可创建、编辑、存储、删除、调用

                B扫描

                概述

                 CTS-9003 plus 型为便携式全数字彩色超声波探伤仪,小巧轻便。因为采用了高速的信处理技术(硬件),配合彩色液晶显示屏,从而实现在探伤系统上才做得到的两种B扫描模式,分别式如下:
                 1.厚度扫描模式(B-Th-Scan)(图C)
                 2.声程幅度扫描模式(B-A-Scan)(图D)
                 (符的含义):
                 Th: Thickness厚度
                 A:Amplitude幅度

                工作方式

                • 不需要任何机械装置,手工移动探头

                显示

                • 波形显示区底部,450×320点阵。同步显示波形
                • 彩色像素
                • 不同的颜色表示波形不同的幅度dB数
                • 采用倒计时,开始扫查工件

                结果的处理

                • 可存储、调用、浏览
                • 可打印
                • 可传输到计算机,以便进一步的分析

                用途(部分)

                • 厚度扫描模式(B-Th-Scan):腐蚀残余厚度的测量
                • 声程幅度扫描模式(B-A-Scan):直声束检测缺陷(直探头、双晶探头)

                性能指标

                垂直线性误差

                 ≤3%

                水平线性误差

                 ≤0.1%

                灵敏度余量

                 >60dB (200Φ2平底孔)

                分辨率

                 >36dB

                动态范围

                 ≥32dB

                电噪声电平

                 <10%

                软件的可拓展性

                 可根据不同用户、不同行业的要求,加入探伤工艺。

                其他项

                电源

                 两种供电方式
                 1. 大容量锂电池,无记忆效应、连续工作6小时以上
                 2. 220V交流电(配电源适配器)

                充电器
                (电源适配器)

                 可边充电、边连接仪器工作

                环境温度

                 -30℃~ 60℃
                尺寸 250mm×186mm×59mm
                重量 约2Kg
